TJ-C35-75




유압호스 압착 1 1/4"(Crimping of hydraulic hose assemblies up to 1 1/4" I.D.)
특징

- TJ-C35-75는 좁은 공간에도 설치할 수 있도록 제작 되었으며, 일반적인 유압 호스 생산에 적합하다.
- 크기에 비해 강한 힘을 가지고 있다.
- 공축 실린더를 사용하여 생산품을 전후로 편리하게 이동하며 압착할 수 있다.
- 조작하기 쉬운 전기 콘트롤을 사용하고 있다.
- 주 DIES의 최대 열림은 +28mm이며, DIES BOX는 기계 전면 하단에 설치 되어 있다.

TECHNICAL DATA DIE SET
Crimping force/압착 최대압력 1500KN/150ton
Crimping range Ø/ 압착 범위 54mm
Max hose size(inches)호스압착범위 1¼"
Dies opening Ø 28mm
Master die Ø 75mm
Dies (set) STD-C35-75
Crimping speed/close 2mm/sec
/crimp 2mm/sec
/open 29mm/sec

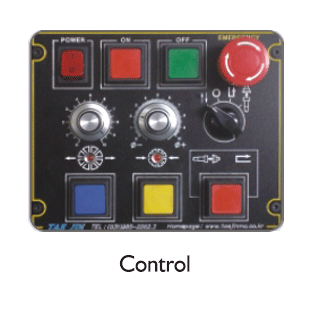

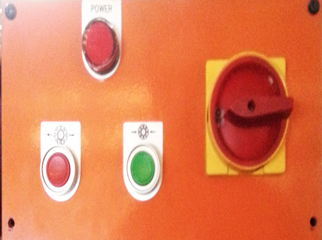

Control TJ-control A included
TJ-control D optional
Standard voltage 220/380volt 60hz 3ph
Motor power 2.25kw

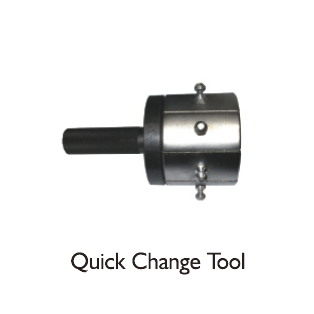

Quick change system included
Back mirror X
Back stopper X
Electric pedal optional

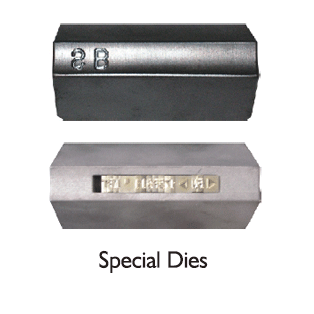

Marking/spacial dies optional
Length 700mm
Width 380mm
Height 700mm
Weight 200kg
NO CRIMPING RANGE(mm) L(mm)
14 14-16 50
16 16-20 50
20 20-24 50
24 24-26 50
26 26-30 70
30 30-34 70
34 34-39 70
39 39-45 70
45 45-51 70
SPECIAL
10 10-12 50
12 12-14 50
