TJ-C35-100




유압호스 압착 1 1/2"(Crimping of hydraulic hose assemblies up to 1 1/2" I.D.)
특징

- TJ-C35-100은 좁은 공간에도 설치할 수 있도록 제작 되었으며, 일반적인 유압 호스 생산에 적합하다.
- 크기에 비해 강한 힘을 가지고 있다.
- 공축 실린더를 사용하여 생산품을 전후로 편리하게 이동하며 압착할 수 있다.
- 조작하기 쉬운 전기 콘트롤을 사용하고 있다.
- 주 DIES의 최대 열림은 +33mm이며, DIES BOX는 기계전면 하단에 설치 되어 있다.

TECHNICAL DATA DIE SET
Crimping force/압착 최대압력 2100KN/210ton
Crimping range Ø/ 압착 범위 63mm
Max hose size(inches)호스압착범위 1½"
Dies opening Ø 33mm
Master die Ø 100mm
Dies (set) STD-C35-100
Crimping speed/close 2.5mm/sec
/crimp 2.5mm/sec
/open 40mm/sec
Control TJ-control A included
TJ-control D optional
Standard voltage 220/380volt 60hz 3ph
Motor power 3.7kw

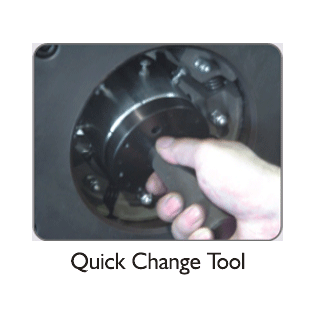

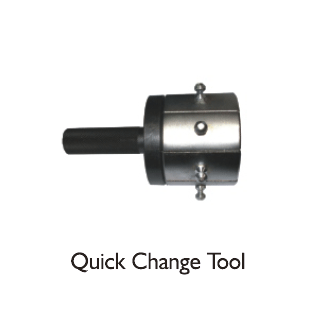

Quick change system included
Back mirror X
Back stopper X
Electric pedal optional

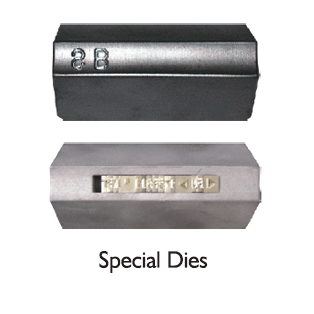

Marking/spacial dies optional
Length 650mm
Width 400mm
Height 1320mm
Weight 260kg
NO CRIMPING RANGE(mm) L(mm)
14 14-16 55
16 16-20 55
20 20-24 55
24 24-26 75
26 26-30 75
30 30-34 75
34 34-39 75
39 39-45 85
45 45-51 85
51 51-57 85
57 57-63 85
63 63-69 85
SPECIAL
10 10-12 55
12 12-14 55
