TJ-C90-102D




유압호스 압착 2 1/2"(Crimping of hydraulic hose assemblies up to 2 1/2" I.D.)

  특징

- TJ-C90-102D는 산업용호스 및 유압호스 압착 기계로서 편리한 구조의 금형으로 전, 후로 편리하게 이동하며
   압착 할 수 있는 있다.
- 강력한 힘과 빠른 스피드로 정밀도를 요하는 제품을 대량생산 할 수 있게 제작되었다.
- 쉽게 조작할 수 있는 콘트롤
- 넓게 열리는 DIES 구조로 특수한 금구(ELBOW)작업에 적합하다.
- 주 DIES의 최대 열림은 +60mm이며, DIES BOX는 전면 하단에 설치 되어 있다.

  TECHNICAL DATA     DIE SET
Crimping force/압착 최대압력 2200KN/220ton
Crimping range Ø/ 압착 범위 85mm
Max hose size(inches)호스압착범위 2"
Dies opening  Ø 60mm
Master die     Ø 100mm
Dies           (set) STD-C90
Crimping speed/close 10mm/sec
                        /crimp 3mm/sec
                        /open 43mm/sec

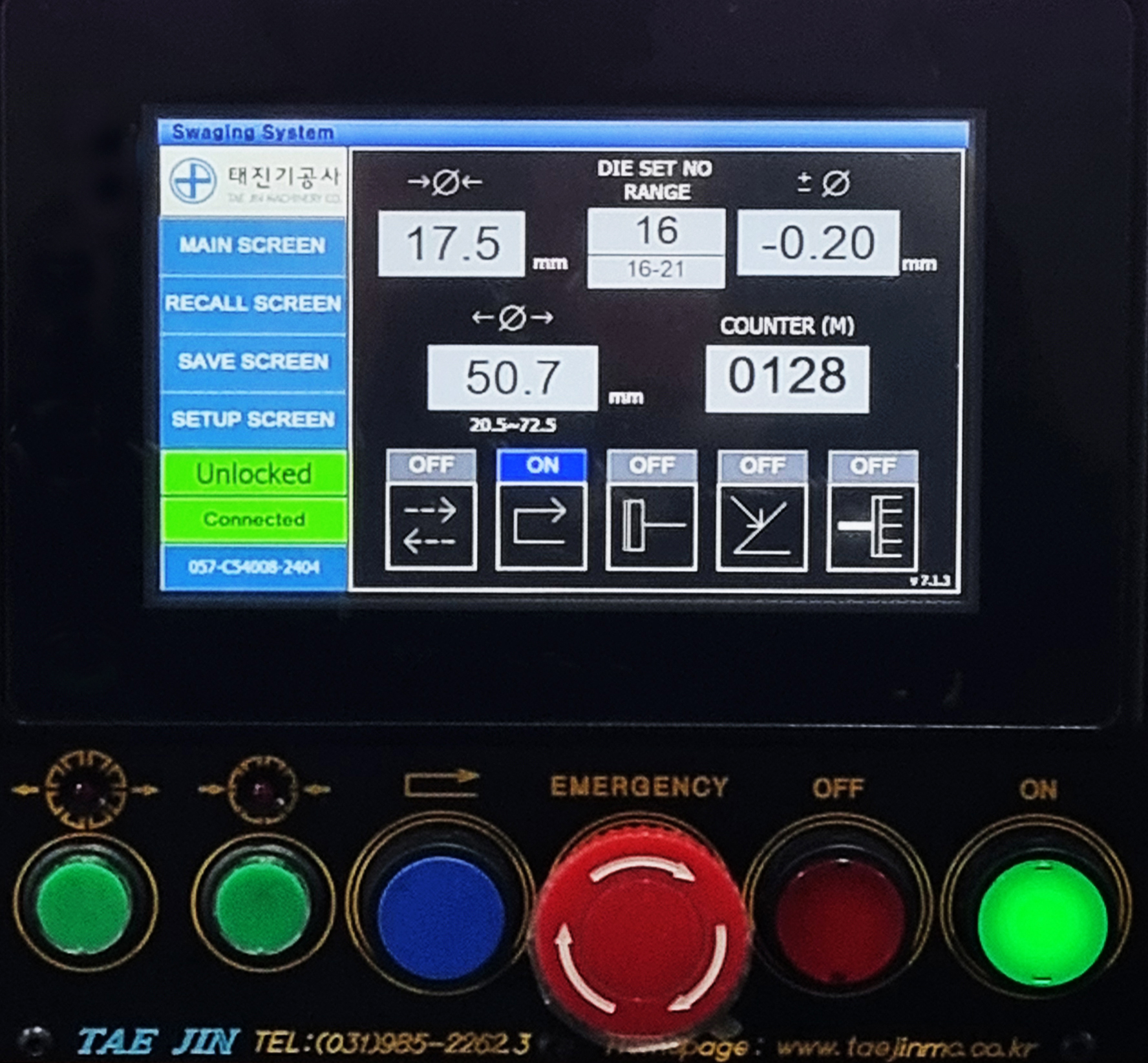

Control TJ-control A optional
           TJ-control D included
Standard voltage 220/380volt 60hz 3ph
Motor power 5.5kw

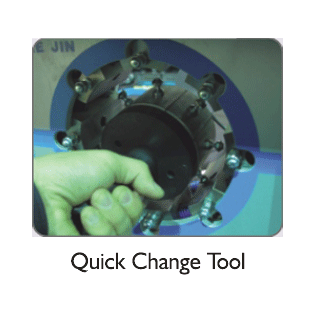

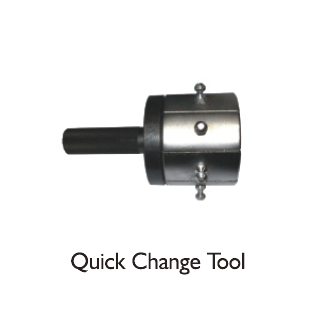

Quick change system included
Back mirror included
Back stopper included
Electric pedal optional

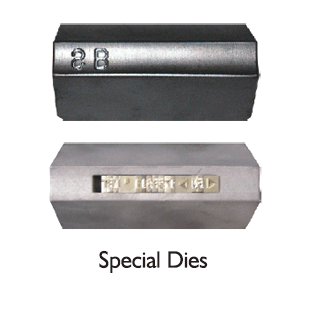

Marking/spacial dies optional
Length 760mm
Width 920mm
Height 1500mm
Weight 980kg
NO CRIMPING RANGE(mm) L(mm)
14 14-16 55
16 16-20 55
20 20-24 55
24 24-26 75
26 26-30 75
30 30-34 75
34 34-39 75
39 39-45 85
45 45-51 85
51 51-57 85
57 57-63 85
63 63-69 85
69 69-77 85
77 77-85 85




  SPECIAL
10 10-12 55
12 12-14 55
