TJ-C90-152




유압호스 압착 4"(Crimping of hydraulic hose assemblies up to 4" I.D.)

  특징

- TJ-C90-152는 산업용호스 및 유압호스 압착 기계로서 편리한 구조의 금형으로 전, 후로 편리하게 이동하며
   압착 할 수 있는 있다.
- 강력한 힘과 빠른 스피드로 정밀도를 요하는 제품을 대량생산 할 수 있게 제작되었다.
- 쉽게 조작할 수 있는 콘트롤
- 넓게 열리는 DIES 구조로 특수한 금구(ELBOW)작업에 적합하다.
- DIES의 최대 열림은 +80mm이며, DIES BOX는 전면 하단에 설치 되어 있다.

  TECHNICAL DATA     DIE SET
Crimping force/압착 최대압력 3000KN/300ton
Crimping range Ø/ 압착 범위 135mm
Max hose size(inches)호스압착범위 4"
Dies opening  Ø 80mm
Master die     Ø 150mm
Dies           (set) STD-C90
Crimping speed/close 10mm/sec
                     /crimp 3mm/sec
                     /open 43mm/sec

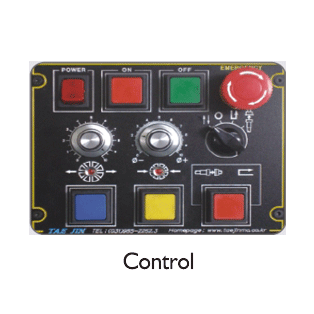

Control TJ-control A included
           TJ-control D optional
Standard voltage 220/380volt 60hz 3ph
Motor power 5.5kw
Quick change system X
Back mirror included

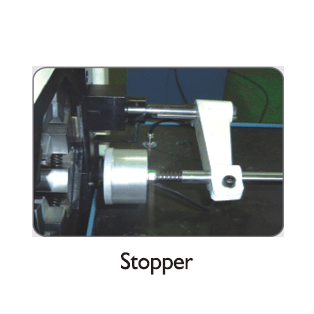

Back stopper included
Electric pedal optional

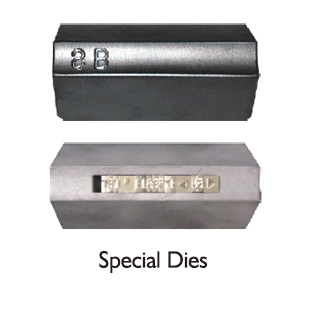

Marking/spacial dies optional
Length 850mm
Width 1000mm
Height 1630mm
Weight 1480kg
NO CRIMPING RANGE(mm) L(mm)
85 85-90 95
95 95-105 95
105 105-115 120
115 115-125 120
125 125-135 120
135 135-145 120













  Optional
10-77 STD-C90
