TJ-C90-202




유압호스 압착 4"(Crimping of hydraulic hose assemblies up to 4" I.D.)

  특징

- TJ-C90-202는 산업용호스 및 유압호스 압착 기계로서 편리한 구조의 금형으로 전, 후로 편리하게 이동하며
   압착 할 수 있는 있다.
- 대형 호스를 압착 할 수 있게 제작 되었으며, 누구나 조작 할 수 있는 콘트롤을 사용하고 있다.
- 본기계는 넓게 열리는 DIES 구조로 특수한 금구(ELBOW) 작업에 적합하다.
- 주 DIES의 최대 열림은 +125mm이며, DIES BOX는 전면 하단에 설치 되어 있다.

  TECHNICAL DATA     DIE SET
Crimping force/압착 최대압력 5000KN/500ton
Crimping range Ø/ 압착 범위 185mm
Max hose size(inches)호스압착범위 6"
Dies opening Ø 125mm
Master die Ø 200mm
Dies(set) STD-c90
Crimping speed/close 6mm/sec
                      /crimp 2mm/sec
                      /open 20mm/sec

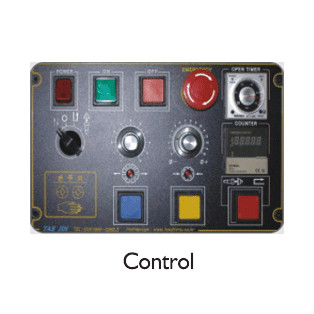

Control TJ-control A included
           TJ-control D optional
Standard voltage 220/380volt 60hz 3ph
Motor power 7.5kw
Quick change system X
Back mirror included

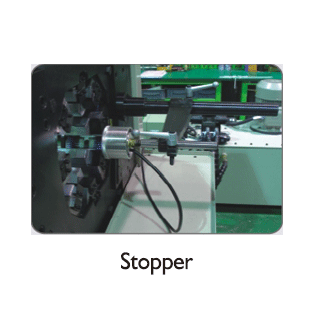

Back stopper included
Electric pedal optional
Marking/spacial dies optional
Length 1770mm
Width 1100mm
Height 1880mm
Weight 2000kg
NO CRIMPING RANGE(mm) L(mm)
145 145-155 140
155 155-165 140
165 165-175 155
175 175-185 155














  Optional 1
10-77 STD-C90-102 1
85-135 STD-C90-152 1
