TJ-C50-170




유압호스 압착 5"(Crimping of hydraulic hose assemblies up to 5" I.D.)

  특징

- TJ-C50-170은 산업용호스 및 유압호스 압착 기계로서 선박, 건설, 중장비에 사용되는 큰 호스를 압착하는데
   필요한 기계이며, 누구나 쉽게 조작 할 수 있는 콘트롤을 사용하고 있다.
- 본 기계는 길게 제작된 DIE 구조(170mm)로 긴 금구(도킹 호스)의 압착 작업이 용이하다.
- 주 DIES의 최대 열림은 +50mm이며, DIES BOX는 전면 하단에 설치 되어 있다.


  TECHNICAL DATA     DIE SET
Crimping force/압착 최대압력 5000KN/500ton
Crimping range Ø/ 압착 범위 155mm
Max hose size(inches)호스압착범위 5"
Dies opening  Ø 50mm
Master die     Ø 170mm
Dies           (set) STD-C50
Crimping speed/close 3mm/sec
                        /crimp 3mm/sec
                        /open 7.5mm/sec

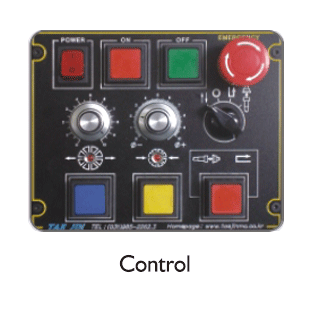

Control TJ-control A included
           TJ-control D optional
Standard voltage 220/380volt 60hz 3ph
Motor power 11kw
Quick change system X
Back mirror included
Back stopper X
Electric pedal X

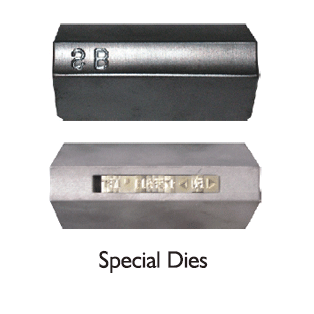

Marking/spacial dies optional
Length 700mm
Width 1100mm
Height 1500mm
Weight 800kg
NO CRIMPING RANGE(mm) L(mm)
85 85-95 95
95 95-105 95
105 105-115 120
115 115-125 120
125 125-135 120
135 135-145 120
145 145-155 140












  Optional
10-77 STD-C90
